SolRad (Naświetlenie słoneczne)

Służy do obliczania

położenia Słońca (drogi Słońca),
natężenia naświetlenia (natężenie promieniowania słonecznego) w odniesieniu do dowolnego położenia
i nachylenia w kierunku ziemi oraz czasu trwania godziny słonecznej (ekspozycja na słońce)
biorąc pod uwagę efekty cienia.
(Zacienienie horyzontu-odbicie promieniowania.)

Tematyką naświetlenia słonecznego horyzontu i wykorzystania jej w budownictwie zajmowano się już pod koniec lat siedemdziesiątych i początek lat osiemdziesiątych w biurze matematyki stosowanej Dr. Walter Heindl w Wiedniu.

Tam tez powstała pierwsza wersja programu SolRad.

W latach 1990 do 2003 Tomasz Kornicki we współpracy z Dr. Kreć dalej zajmowali się powyższą tematyką i stworzyli następne wersje programu SolRad.

Obecnie firma Kornicki daje Państwu możliwość zapoznania się z nowa wersją programu SolRad 4.

Oszczędzanie energii to dzisiaj, bardzo aktualny temat.
Wykorzystując odpowiednią izolacje cieplną można zredukować koszty energii i utrzymać je na jak najmniejszym poziomie.
Również wykorzystanie energii słonecznej (naświetlenie-promieniowanie słoneczne) jest bardzo ważnym faktorem w jej otrzymaniu. Nie możemy zapomnieć o źródle energii, otrzymywanym z ziemi przede wszystkim w okresie przejściowym jesienno-zimowym czy zimowo-wiosennym.

W obliczeniach cieplnych w budownictwie ( bardzo ważna gałąź fizyki budowli) konieczne jest poznanie intensywności bezpośredniego rozproszonego promieniowania słonecznego na dowolnie wybrane elementy powierzchni.

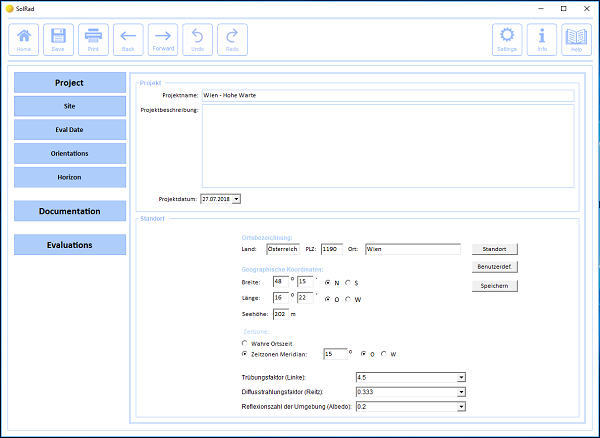

Używany system formuł matematycznych, pozwala na pełne obliczenie intensywności Słońca w wybrane dni (daty). Czas, położenie geograficzne, orientacja obszaru i kilku parametrów meteorologicznych pozwalają na dokonanie potrzebnych obliczeń.

SolRad jest przeznaczony dla osób zajmujących się klimatem, ogrzewaniem, oszczędnością energii w budynkach jak również dla architektów.
W programie SolRad wzięto pod uwagę eliptyczną orbitę ziemi, przesuniecie czasu, równanie czasu, krzywą światła w ziemskiej atmosferze oraz opcjonalnie istniejący kąt przechyłu.

Dokumentacja graficzna jest możliwa dla wybranego dnia lub dni:

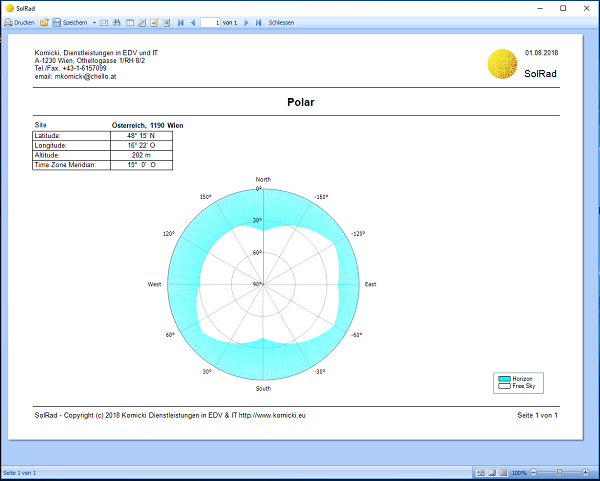

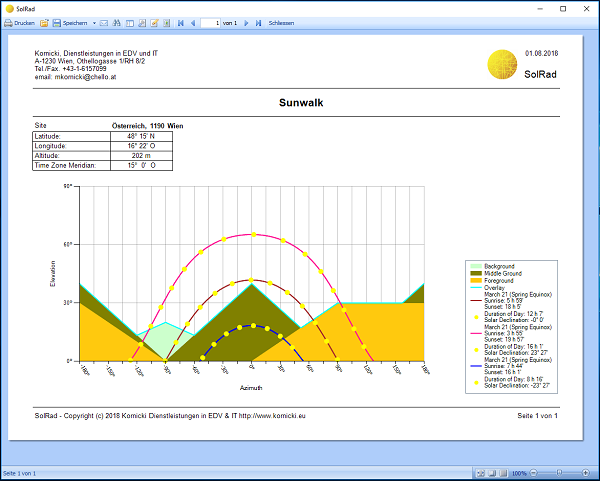

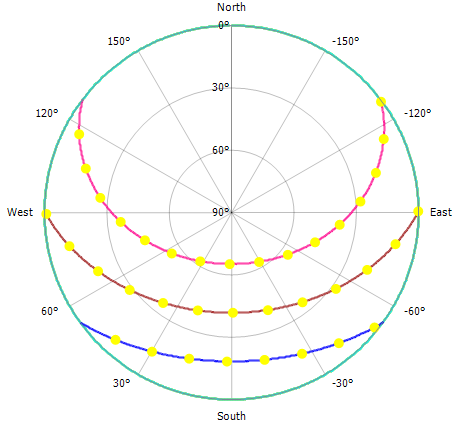

Droga Słońca po Orbicie, jako Polar-diagram (z przesłonięciem horyzontu)

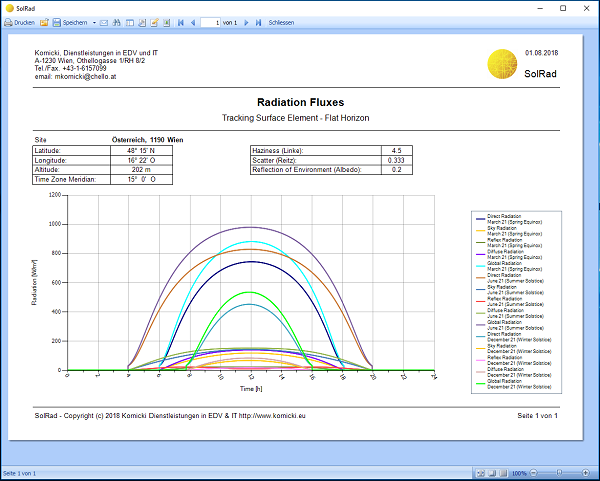

Wykresy krzywych wartości godzinnego promieniowania

Horyzont płaski:

Promieniowanie bezpośrednie.

Promieniowanie rozproszone nieba (promieniowanie nieba).

Podłoga promieniowania rozproszonego powierzchni ziemi (Albedo).

Podłoga promieniowania rozproszonego powierzchni ziemi-niebo.

Promieniowanie całkowite.

Nadmierny horyzont:

Elewacja horyzontu (dla azymutu)

Promieniowanie bezpośrednie.

Promieniowanie rozproszone nieba (promieniowanie nieba)

Podłoga promieniowania rozproszonego ziemi (promieniowanie odruchowe)

Promieniowanie rozproszone (ziemia + niebo)

Promieniowanie całkowite.

Dla wybranej orientacji elementu powierzchni napromieniowania:

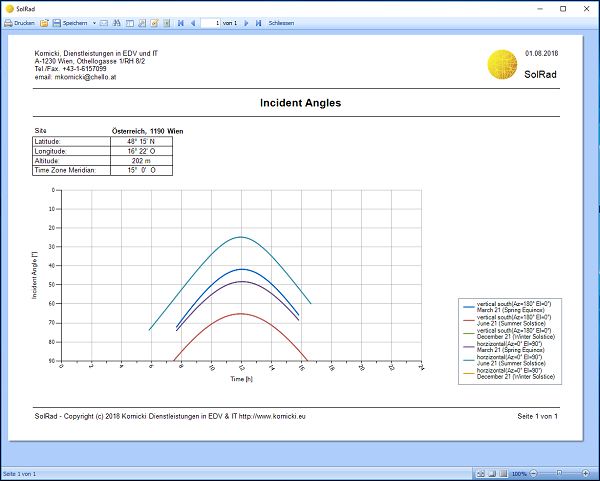

Kąt padania dla bezpośredniego promieniowania

Promieniowanie bezpośrednie

Promieniowanie rozproszone niebo (promieniowanie nieba)

Promieniowanie rozproszone (ziemia + niebo)

Podłoga promieniowania rozproszonego Ziemi (promieniowanie odruchowe)

Promieniowanie całkowite.

Interface AnTherm/SolRad

Dla klientów AnTherm / SolRad została stworzona możliwość oceny wpływu bezpośredniego promieniowania słonecznego (promieniowania krótkofalowego) jak również promieniowania cieplnego atmosfery(promieniowania długofalowego) na „przestrzenie zewnętrzne „ konstrukcji budynku w kontekście transmisji cieplnej i rozkładu temperatury.

W zależności od orientacji tych powierzchni (azymut, kąt nachylenia) uzyskujemy na nich określone promieniowanie słoneczne.

Ponieważ może istnieć kilka „powierzchni zewnętrznych” należy im nadać odpowiednią nazwę, np.: „ściana południowo- pionowa”, „ściana zachodnio – pionowa” albo „dach ukośny”.

Dla tych trzech powierzchni zewnętrznych obliczenia dokonywane są w trzech różnych porach dnia z uwzględnieniem promieniowania słonecznego oraz związanej z tym rezystancji przewodzenia ciepła.

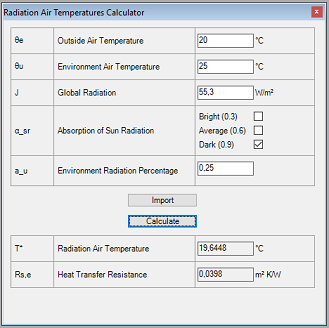

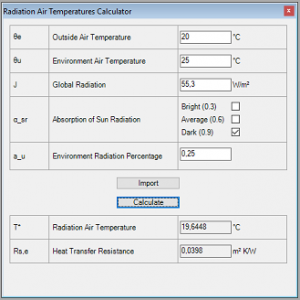

Temperatura promieniowania słonecznego jest temperaturą fikcyjną. W wypadku jej zastosowania bierze się pod uwagę, wpływ promieniowania słonecznego jak również promieniowania długofalowego.

Jeżeli w programie AnTherm zostanie wprowadzona temperatura promieniowania slonecznego, zamiast temperatury powietrza zewnętrznego, oznacza to, że bierze się pod uwagę nie tylko dobowe promieniowanie słoneczne, ale także wymianę promieniowania długofalowego między „powierzchniami zewnętrznymi” a zewnętrznymi elementami budowli (niebo-ziemia).

Zastosowanie temperatury promieniowania slonecznego oznacza, że procesy absorpcji i odbicia zachodzą na zewnętrznych elementach budynku. Zastosowana metoda jest w stanie dokładnie odtworzyć te procesy.

Do tej pory zewnętrzne warunki brzegowe w AnThem użytkownik określał poprzez wartość temperatury zewnętrznej. W przypadku stacjonarnym jest to pojedyncza wartość.

W instancyjnym - periodycznym przypadku są to 24 wartości dziennego cyklu.

SolRad wersja 4.1 oraz AnTherm wersja 9.136.2 (i następne) są teraz połączone poprzez interfejs.

Dzienne obliczenia promieniowania słonecznego obliczane w SolRad (globalne promieniowanie w Wm-2) dla miejsca położenia budowli można eksportować z SolRad dla wybranej daty i orientacji, klikając przycisk "Eksportuj".

Eksportowane wyniki mogą być przejęte do AnTherm w celu dokonania obliczenia temperatury promieniowania powietrza i rezystancji przenoszenia ciepła.

Obliczenia stacjonarne:

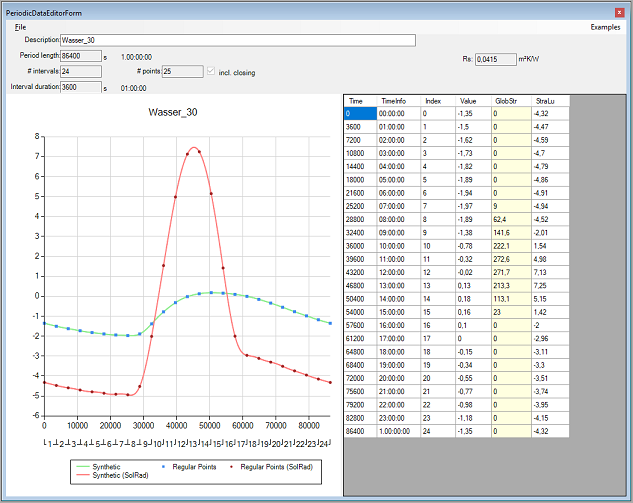

Obliczenia nie stacjonarne – periodyczne (TRANSIENT / HARMONIC):
